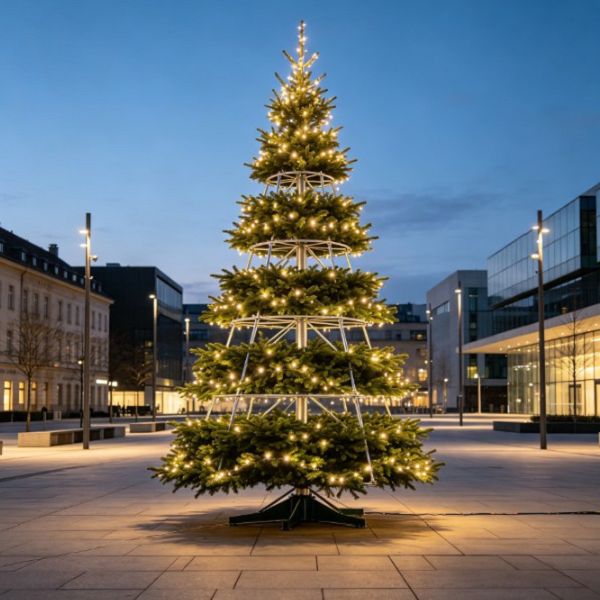

Belediye ve ticari ortamlarda hızlı dikey dağıtım için tasarlanan bu kesitli Noel ağacı, ağır-galvanizli çelik borulardan ve yüksek-yoğunluklu polietilen dal modüllerinden oluşturulmuş katmanlı bir iskelet çerçevesini kullanır. Düzgün bir şekilde sabitlendiğinde Beaufort Ölçeği 8'e kadar sürekli rüzgar yüklerine dayanacak şekilde tasarlanan sistem, 5 ila 15 metre arasındaki yükseklikleri yönetilebilir dikey katmanlara böler ve katı uluslararası yangın geciktirme standartlarını karşılarken kurulum iş saatlerini yüzde kırk oranında azaltır-.
Yapısal Bütünlük ve Performans Metrikleri
Rüzgar Yükü Direnci:Ağır hizmet tipi balast plakaları veya beton ankraj cıvatalarıyla sabitlenmiş, 600 Pa'ya kadar dinamik rüzgar basınçlarına dayanacak şekilde test edilmiş çerçeve geometrisi.
Korozyon Koruması:Tüm yapısal çelik bileşenler sıcak-daldırma galvanizlemeye ve ardından elektrostatik dış polyester toz boyaya tabi tutularak 500 saati aşan tuz-püskürtme direnci sağlanır.
Yeşillik Yoğunluğu:Alev geciktirici PVC iğnelerle birleştirilmiş kalıplanmış PE uçlar-iç çerçeve elemanlarını yer görüş açılarından tamamen gizleyerek %90 iğne kapsama oranı sağlar.
Teknik Özellikler
|
Parametre |
Şartname Verileri |
|
Mevcut Yükseklikler |
5m, 8m, 10m, 12m, 15m |
|
Taban Çapları |
2,2 m - 6,5 m (Orantılı olarak ölçeklendirilmiş) |
|
Çerçeve Malzemesi |
Q235B Karbon Çeliği (89mm - 219mm Dış Çap) |
|
Şube İpucu Sayısı |
480 ila 3.600 ipucu |
|
Direk Duvar Kalınlığı |
3,5 mm ila 6,0 mm |
|
Yangın Uyumluluğu |
EN 71-2, NFPA 701, DIN 4102 B1 |
|
Rüzgar Yükü Değeri |
Beaufort Ölçeği 8 (20 m/s'ye kadar) |
|
Korozyona Karşı Savunma |
Hot-dip galvanized + Powder coated (>500 saat tuz spreyi) |
Ticari Uygulama Ortamları
Belediye Plazaları
Yağmura, kara ve fırtınalı-kuvvetli kış rüzgarlarına karşı sürekli dış mekan performansı gerektiren halka açık açık alanlar için tasarlanmıştır.
Alışveriş Atriumları
Çok seviyeli ticari merkezler için kompakt taban kaplama alanları ve sınırlı boşluk toleransları içeren iç mekan yapılandırmaları{0}.
Taşıma Terminalleri
Kurulumun altı saatten kısa süren sıkı gece bakım aralıkları sırasında gerçekleştirilmesi gereken,{0}yüksek trafikli toplu taşıma merkezleri.
Yapı Mühendisliği Avantajları
Kendiliğinden-Merkezlenen Direk:0,5 mm dahilindeki konik erkek-dişi bağlantı toleransları, vinçle kaldırma sırasında otomatik dikey hizalama sağlayarak manuel çekül-hattı kalibrasyonunu ortadan kaldırır.
Menteşeli Braketler:Fabrikada-kaynaklı çelik çatal pimleri, gevşek cıvatalar veya ayrı yerleştirme adımları olmadan, dalların önceden-ayarlanmış kilitleme açılarına doğru dışa doğru sallanmasına olanak tanır.
Baz Balast Entegrasyonu:Çevre destek kanalları, standart beton karşı ağırlık bloklarını kabul ederek, geçici kurulumlar sırasında yüzey altı kazı ihtiyacını ortadan kaldırır.
Hammadde Bileşimi
Yapısal Çelik:Minimum akma dayanımı 235 MPa olan Q235B karbon çeliği, her üretim partisi için fabrika testi sertifikalarıyla doğrulanmıştır.
Yeşillik Bileşiği:İşlenmemiş PVC reçinesi,-toksik olmayan antimon trioksit alev geciktirici katkı maddeleri ile birleştirilmiş olup, RoHS direktifleri kapsamında sıfır ağır metal geçişi açısından test edilmiştir.
Donanım:Kesme yorgunluğuna ve atmosferik oksidasyona dayanıklı, 8.8. sınıf çinko-kaplamalı yapısal cıvatalar ve paslanmaz çelik tespit pimleri.
Aydınlatma & Aydınlatma Entegrasyonu
Entegre LED Kablo Demetleri
Kalıplanmış IP65 konektörlere, 0,5 mm² saf bakır tel damarlara ve UV-stabilize edilmiş akrilik ampul kapaklarına sahip, fabrikada-kablolu ticari-sınıf LED dize ışıklar.
Gerilim Yapılandırmaları
Hava koşullarına dayanıklı, kısa devre korumalı transformatörlerle (IP67 sınıfı) desteklenen düşük-voltajlı 24V DC işletim sistemleri.
Renk Sıcaklığı Profilleri
Sıcak beyaz (2700K), soğuk beyaz (6000K), RGB dinamik renk-değişen DMX-kontrollü düğümler ve özel piksel-eşlemeli şenlikli motifler.
Kurulum Prosedürü
Temel Hazırlığı:Taban halkasını düzleştirilmiş beton levhaya cıvatalayın veya yer-çerçeve balast ağırlıklarını saha rüzgar yükü hesaplamalarına göre konumlandırın.
Dikey Katman Aşamalandırması:Sertifikalı bir vinç veya forklift kullanarak Tier 1 taban bölümünü kaldırın, temel cıvatalarını sabitleyin ve Tier 2 için merkezi dikey direği takın.
Yeşillik Dağıtımı:Menteşeli branşman bölümlerini alt kademeden yukarıya doğru sallayın ve elektrik aktarma kablolarını bağlamadan önce her bir halkayı yatay durdurma braketine kilitleyin.
Özelleştirme ve Mühendislik Seçenekleri
Yükseklik Artışları:Sahaya özel yapısal yük hesaplamalarına dayalı olarak 4 metre ile 20 metre arasında tasarlanmış özel dikey yükseklikler-.
Renk Şemaları:Özel Pantone-buzlu beyaz, şampanya altını ve metalik gümüş dahil olmak üzere geleneksel yeşilin ötesinde PVC/PE iğne pigmentasyonuyla eşleşti.
Yük Değeri Değişiklikleri:Kasırga-kuvvetli rüzgar bölgelerine maruz kalan kıyı kurulumları için yükseltilmiş yapısal direk duvar kalınlığı (+2.0 mm) ve arttırılmış destek açıklığı.
Elektrik Entegrasyonu:Senkronize müzikli ışık gösterileri için doğrudan merkezi direğe entegre edilmiş özel DMX sinyal yönlendirme kanalları.
Paketleme ve Lojistik Lojistik
Modüler Kasalama:Yapısal çelik katmanlar, ağır -fümigasyon- gerektirmeyen kontrplak kasaların içine dikey olarak yuvalanmıştır ve kaymayı önlemek için dahili çelik kayışlarla sabitlenmiştir.
Yaprak Sıkıştırma:Nem bariyerli polietilen iç astarlara sahip, güçlendirilmiş oluklu kartonlarla (BC-oluklu, 5-katman) paketlenmiş dal modülleri.
Konteyner Optimizasyonu:40-foot High Cube (40HC) konteynır yerleşimleri, balast çerçeveleri ve aydınlatma tesisatları da dahil olmak üzere 10 metrelik ağaç düzeneklerinin tamamını barındıracak şekilde önceden hesaplanmıştır.
Sıkça Sorulan Sorular
S: Bu yapısal ağaçlar hangi rüzgar hızı değerlerini destekliyor?
C: Standart üretim modelleri, 20 m/s'ye kadar sürekli rüzgarlar için tasarlanmıştır (Beaufort Ölçeği 8). Yerel belediye izin başvuruları için sertifikalı mühendislik hesaplama raporları mevcuttur.
S: 10 metrelik modelin kurulumu için kaç personele ihtiyaç vardır?
C: Tipik bir 10 metrelik kurulum ekibi, bir vinç operatörüne, bir saha sorumlusuna ve iki donanım teknisyenine ihtiyaç duyar ve tam montajı dört ila altı saat içinde tamamlar.
S: Her sevkiyatla birlikte yangın geciktirici test raporları da veriliyor mu?
C: Evet. Her üretim partisi, EN 71-2 ve NFPA 701 standartlarına uygunluğu doğrulayan bağımsız laboratuvar test sertifikalarını içerir.
S: Dahili kablo demeti bağımsız olarak değiştirilebilir mi?
C: Evet. Aydınlatma dizileri, IP65 yalıtımlı modüler tak-ve-çalıştır konektörler kullanır; bu, yapısal çerçeveyi sökmeden bireysel dal devrelerinin klipslerinin açılmasına ve değiştirilmesine olanak tanır.
S: Kıyı ortamları için hangi korozyon koruması uygulanır?
C: Yüksek-tuzlu deniz ortamlarına yönelik bileşenler, yükseltilmiş bir dubleks kaplama sistemi alır: sıcak-daldırma galvanizleme ve ardından deniz-sınıfı epoksi astar ve UV-dirençli toz son kat.
