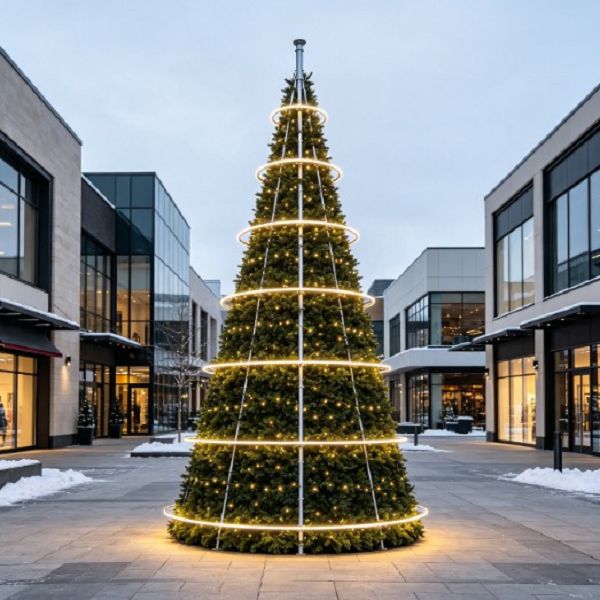

Belediye meydanları, ticari kompleksler ve büyük-ölçekli halka açık sergiler için tasarlanan Koni-Şekilli Noel Ağacı Kulesi, sert kış havalarına dayanacak ve aynı zamanda yüksek-etkili görsel etkileşim sağlayacak şekilde tasarlanmış modüler bir yapısal aydınlatma sistemidir. Bölümlere ayrılmış dikey bir çelik direk ve radyal halka çerçevesi etrafında inşa edilen bu ekran, ağır-işlevlere uygun bitki panellerini programlanabilir LED aydınlatma devreleriyle birleştirerek 6 ila 30 metre yüksekliğinde sabit, hava koşullarına dayanıklı ve görsel açıdan dengeli bir tatil simgesi oluşturur.
Çekirdek Yapısal Montaj
Merkezi Direk Bölümü
Sert-dikey hizalamayı sağlamak için yüksek-gerilime sahip flanşlı cıvatalı bağlantılarla birbirine bağlanan ağır{0}duvarlı karbon çeliği boru bölümleri.
Radyal Destek Halkaları
Konik profili oluşturan ve gergi kablolarını destekleyen, doğrudan ana direk üzerindeki yaka bağlantılarına cıvatalanan katmanlı yatay halkalar.
Temel Ankraj Arayüzü
Genişletme ankraj cıvataları veya entegre beton karşı ağırlık cepleriyle sabitlenen ağır hizmet tipi yapısal çelik temel plakası{0}.
Gerginlik Destekleme Ağı
Yüksek rüzgarlı kıyı ortamlarında gelişmiş stabilite için üst katmanları yerdeki bağlantı noktalarına bağlayan paslanmaz çelik gergi-tel kabloları.
Teknik Özellikler
|
Parametre |
Şartname Detayları |
|
Yükseklik Aralığı |
6 m ila 30 m (Özel katmanlar mevcuttur) |
|
Taban Çapı |
3,0 m - 12,0 m (Orantılı oran) |
|
Rüzgar Direnci |
120 km/saat'e kadar (Kategori 1 fırtına) |
|
Çalışma Gerilimi |
24V DC düşük-voltaj (IP65 sınıfı) |
|
Giriş Gücü |
110V ila 240V AC bölgesel besleme |
|
LED Piksel Aralığı |
100 mm'den 200 mm'ye kadar ayarlanabilir |
|
Toplam Çerçeve Ağırlığı |
Yaklaşık. 1.800 kg (15m birim) |
Uygulama Ortamları
Belediye Meydanları
Resmi tatil kutlamaları, ağaç-ışıklandırma törenleri ve turizm tanıtımı için sezonluk birincil odak noktası görevi görür.
Ticari Perakende Plazaları
Sezonluk yaya yaya trafiğini yönlendirir, dış mülk değerlemesini artırır ve açık hava kış pazarlarını sabitler.
Tema Parkları ve Tatil Köyleri
Halkın yoğun etkileşimine ve sert unsurlara dayanabilecek, yüksek-görünürlüğe sahip gece aydınlatmalı ekranlar sunar.
Kurumsal Kampüsler
Kurumsal genel merkezin dış mekanları için profesyonel tatil markası ve şenlikli çevre tasarımı oluşturur.
Malzeme Bileşimi
Yapısal Çerçeveleme:Optimum çekme mukavemeti ve yük dağılımı için Q235B ve Q355B yapısal karbon çeliği.
Yüzey Koruması:ASTM A123 standardına göre sıcak-daldırma galvaniz kaplama ve ardından mimari polyester toz kaplama.
Yeşillik İğneleri:Tescilli UV-stabilize edici masterbatch ile harmanlanmış %100 işlenmemiş Düşük-Yoğunluklu Polietilen.
Donanım ve Bağlantı Elemanları:Paslanmaz çelik kilitleme somunlarıyla eşleştirilmiş 8.8 sınıfı sıcak-daldırma galvanizli çelik cıvatalar.
Kablo Demetleri:-40 dereceye dayanıklı, soğuğa-dayanıklı silikon kauçuk kılıfla kaplanmış, çift-katmanlı yalıtımlı bakır tel.
Aydınlatma ve Dekorasyon
Epoksi-Kapsüllenmiş Düğümler:Enjeksiyonla-kalıplanmış reçine lensler, dahili diyotları nem girişine, buz genleşmesine ve tuz serpintisine karşı korur.
Yüksek-Lümen Çıkışı:Gün ışığında görünürlük için düğüm başına 18 lümene kadar sunan SMD 5050 RGB veya EPISTAR yonga setlerini kullanır.
Kontrol Protokolleri:Bağımsız SD-kart denetleyicilerini, Art-Net ağ düğümlerini ve merkezi mimari aydınlatma konsollarını destekler.
Süsleme Seçenekleri:İsteğe bağlı-kırılmaz dev süs eşyaları, özel akrilik aydınlatmalı yıldızlar ve lazer-kesimli paslanmaz çelik süslemeler.
-Sitede Kurulum Sırası
Temel Kurulumu
Taban ankraj çerçevesini beton ped üzerine konumlandırın, hassas şimler kullanarak dengeleyin ve ankraj cıvatalarını mühendislik spesifikasyonlarına göre torklayın.
Direk Montajı
Mobil vinç kullanarak taban direk bölümünü kaldırın; Çekülü kontrol ederken üst direk parçalarını sırayla istifleyin ve cıvatalayın.
Arma ve Destek
Yatay halka katmanlarını aşağıdan yukarıya doğru monte edin; Sabitleyici gergi tellerini takın ve sertliği kilitlemek için eşit şekilde gerdirin.
Yeşillik ve Kablolama
Modüler yaprak panellerini tabandan yukarıya doğru halka çerçevelere klipsleyin; önceden-sonlandırılmış su geçirmez atlama tellerini katman katman bağlayın.
Paketleme ve Lojistik
Çerçeve Paketleme:Koruyucu kauçuk dolgulu, ağır hizmet tipi çelik kızaklara-bağlanmış yapısal borular ve halka parçaları.
Yeşillik Koruması:Sıkıştırılmış ve güçlendirilmiş çift duvarlı oluklu kartonlara veya dokuma PE çuvallara-paketlenmiş yoğun iğne panelleri.
Bileşen Sızdırmazlığı:Denetleyiciler, güç kaynakları ve LED dizileri, ahşap ihracat kasalarının içindeki anti-statik nem- bariyerli torbalarda mühürlenmiştir.
Lojistik Takibi:Her paket, sitede hızlı sıralama için bileşen kimliği etiketleri, katman numaraları ve montaj bölgesi renk kodlarıyla etiketlenmiştir-.
Özelleştirme Yetenekleri
Boyutsal Mühendislik:Sınırlı alanlar için özel yükseklik yapılandırmaları,-standart olmayan taban çapları ve özel konik konik açılar.
Renk Paleti Eşleştirme:Pantone-yaprak renklerini ve 2700K sıcak beyazdan tam RGB spektrumuna kadar değişen özel LED renk sıcaklıklarını eşleştirdi.
Elektrik Entegrasyonu:Bölgeye-özel güç girişi voltajları, özel fiş yapılandırmaları ve özel kontrol protokolü arayüzleri.
Marka Entegrasyonu:Kurumsal logolar, belediye armaları veya sponsor tabela dizileri için entegre yapısal montaj braketleri.
Üretim ve Kalite Kontrol
Robotik CNC İşleme:Otomatik plazma kesme ve korumalı metal ark kaynağı, boyutsal doğruluk ve tutarlı bağlantı bütünlüğü sağlar.
Galvaniz Daldırma:Tam-daldırma erimiş çinko işlemi, gizli iç oksidasyonu önlemek için borunun iç lümenlerine nüfuz eder.
Korozyon Testi:Numuneler, kaplamanın yapışmasını ve korozyon direncini doğrulamak için 1.000 saatlik ASTM B117 nötr tuz spreyine maruz bırakılır.
Elektrik Yanığı-İçinde:LED dizilerinin ve güç kaynaklarının %100'ü, paketlemeden önce 48-saatlik sürekli tam-yükte operasyonel yanma testine tabi tutulur.
Sıkça Sorulan Sorular
Soru: 15 metrelik bir kulenin dikilmesi için hangi ekipmanlar gereklidir?
C: Montaj için küçük bir mobil vinç veya toplayıcı, standart mekanik el aletleri, tork anahtarları ve 4 kişilik teknik ekip gerekir.
S: Yapı şiddetli kış rüzgarlarına karşı nasıl dengelenir?
C: Stabilite, beton balast ağırlık blokları, zemin ankrajı genişletme cıvataları ve çok-katmanlı paslanmaz çelik gergi-tel gergi kabloları aracılığıyla sağlanır.
S: Kurulumdan sonra aydınlatma efektleri değiştirilebilir mi?
C: Evet. Kontrol sistemleri, SD kart değişimi, USB arayüzü yükleme veya uzaktan DMX aydınlatma konsolu iletimi yoluyla program güncellemelerini destekler.
S: Çalışma sırasında hangi bakım gereklidir?
C: Rutin kontroller, iki haftada bir gergi-kablo gerginliğinin{-incelenmesini, elektrik bağlantı kutusu contalarının kontrol edilmesini ve alt katlardan yoğun kar yağışının temizlenmesini içerir.
S: Malzemelerin beklenen ömrü nedir?
C: Sıcak-daldırma galvanizli çelik çerçeveler 15 yılı aşan bir yapısal kullanım ömrü sunarken, UV-stabilize edilmiş yaprak panelleri 5 ila 8 mevsim boyunca renk bütünlüğünü korur.
